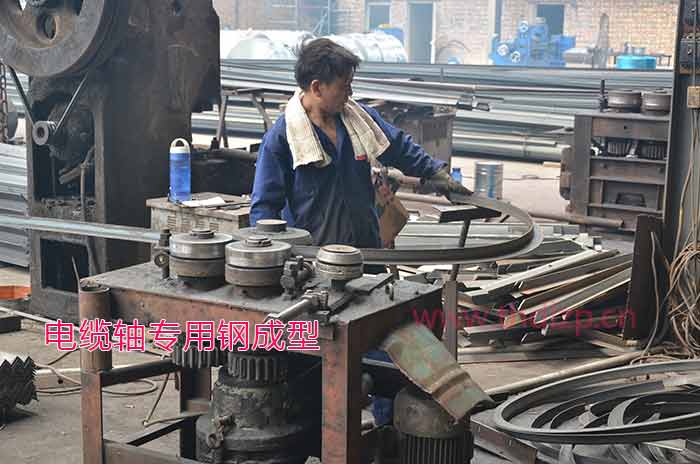

1. 電纜軸專用異型鋼微圈成型

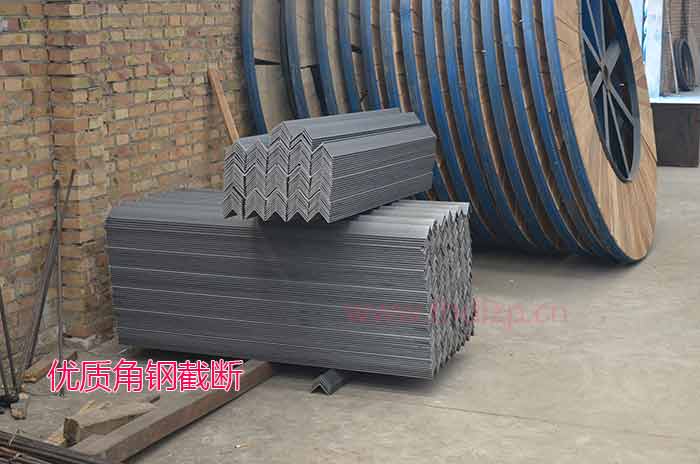

2.電纜軸盤角鋼截?cái)喑伤璧某叽纭?/p>

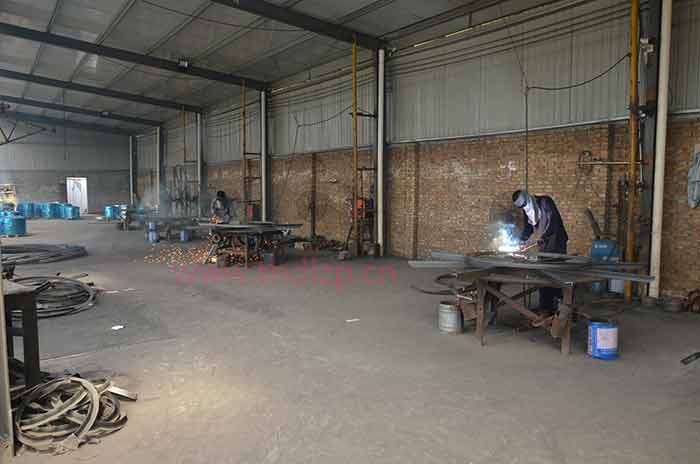

3.電纜軸盤骨架的焊接

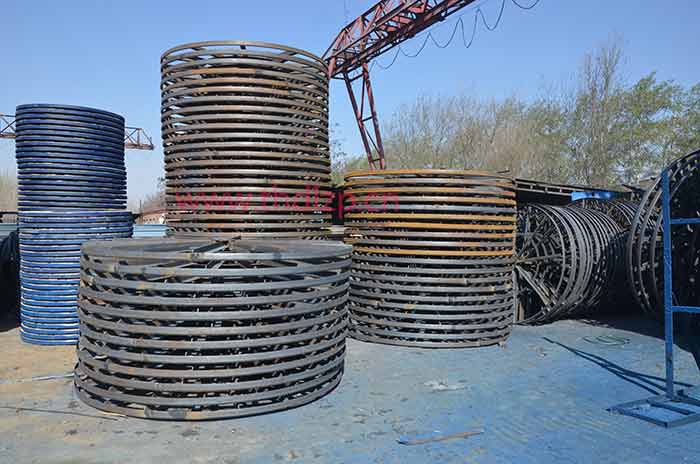

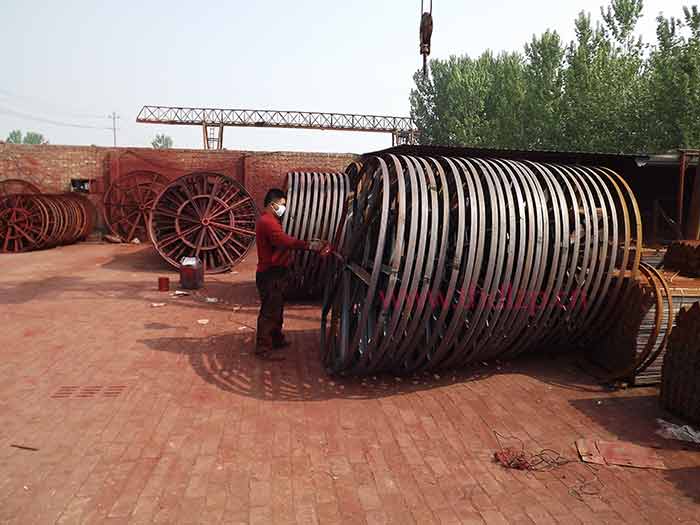

4.焊接完成的電纜軸盤骨架

5.給電纜軸盤骨架進行防銹處理（噴漆）

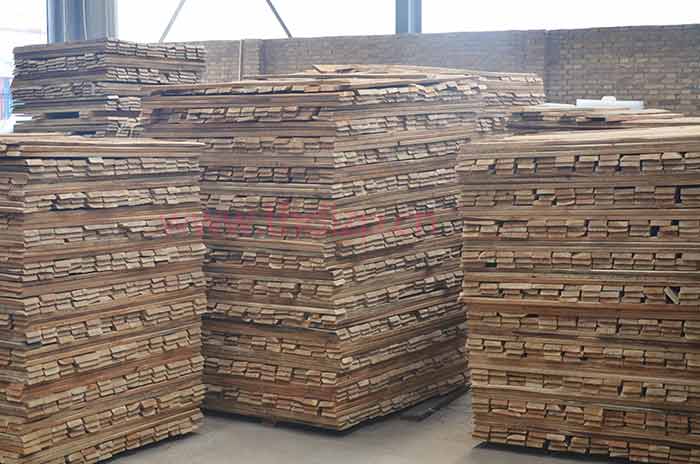

6.電纜軸盤專用木板加工

8.加工好的電纜軸盤專用木板

9.電纜軸盤木板鑲嵌過程

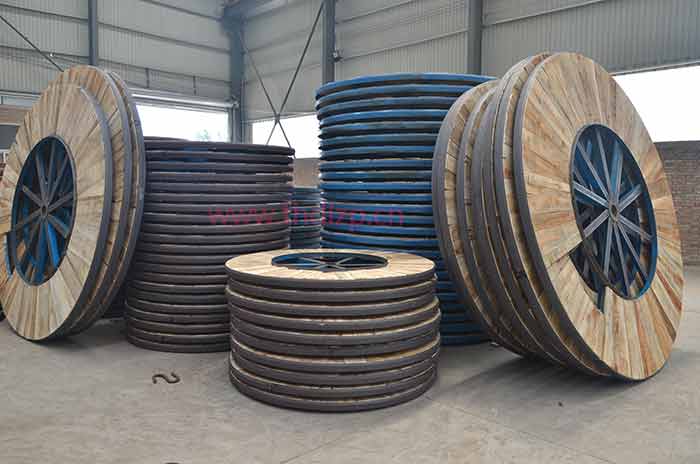

10.安裝完成的電纜軸盤，給用戶發貨時是這個樣子的，入廠后工人在進行下一步的組裝，安裝拉桿，安裝橫板，擰緊即可使用。

制作任何一件產品都是有先后順序的，和大家分享的是電纜軸盤的制作步驟，具體步驟如下：

1、根據電纜規格確定電纜盤的尺寸，通常以15層為；根據電纜外徑乘層數得出電纜盤寬度、外徑。

2、制作鋼骨架。以角鋼（根據電纜盤尺寸選用）制作。

3、為骨架內部鋪設木板。

全木結構電纜盤用在小型電纜上，其做法大體與鋼骨盤的做法一樣：

1、定尺寸；一般寬度為電纜外徑的二十倍，盤軸徑為電纜外徑的10-15倍。

2、制作盤軸（就是電纜盤的轉軸）；先做二個圓盤，作為電纜盤的基礎。

3、在盤軸外側釘擋板，內側鋪木板（盤電纜用）。

注意：在電纜盤盤軸內側及擋板側要開孔，以便電纜穿出來（起固定作用）。

4、釘擋板；將擋板釘在盤軸的兩邊，最終成型；大多數電纜盤都有鋼骨架；看上去是全木結構的，但在鋼骨架外側全部包覆木板；因?yàn)檫@樣結實、成本低。

鐵木結構電纜軸盤適用于架空線，鋁合金線纜，礦物用電纜，適用于交貨電纜軸盤，鋼絞線等。公司是一家生產電纜軸盤廠家，擁有全自動生產電纜鐵木軸盤加工設備，可生產各種鐵木結構電纜軸盤規格尺寸，在生產電纜軸盤過程中，嚴格把控質量，我廠生產的鐵木結構電纜軸盤采用優質角鋼，型鋼材料，木材選用進口烘干木材（云杉，加松，樟子松，柏松）生產的鐵木電纜軸盤均達到使用標準，生產電纜全木軸盤，電纜鐵木軸盤，電纜全鐵軸盤，以及各種電纜軸盤配件
